高清IP摄像机联网存储服务器方案
发布时间：2016-03-08
来源：宇视通科技 浏览次数：959
方案说明
实现功能：
随机查看或分组轮切显示前端IP摄像机将前端高清IP摄像机录像分布式存储到存储服务器。通过视频解码或者数字矩阵输出上电视墙实时监控前端设备报警及其他信息，实现报警发生时自动连接显示所关联的视频通道系统整体集中管理系统规划：
前端IP摄像机根据实际地理情况分别由多个汇聚点接入到主干道网络，各汇集点设置集中存储服务器对该汇聚点所含IP摄像机进行集中存储录像，通过集中存储服务器实现流媒体转发功能。数据中心服务器直接连接前端存储服务器，进行所有前端IP摄像机的集中管理。所有服务器需4张千兆网卡，以保证其网络数据传输能力。
需要用到的功能组件有：数据中心服务器（DataCenter.exe）、高级管理单元服务器（AdvancedUnit.exe）、数字矩阵服务器（DigitalMatrix.exe）、集中存储服务器（NVR.exe）、监控客户端（Client.exe）

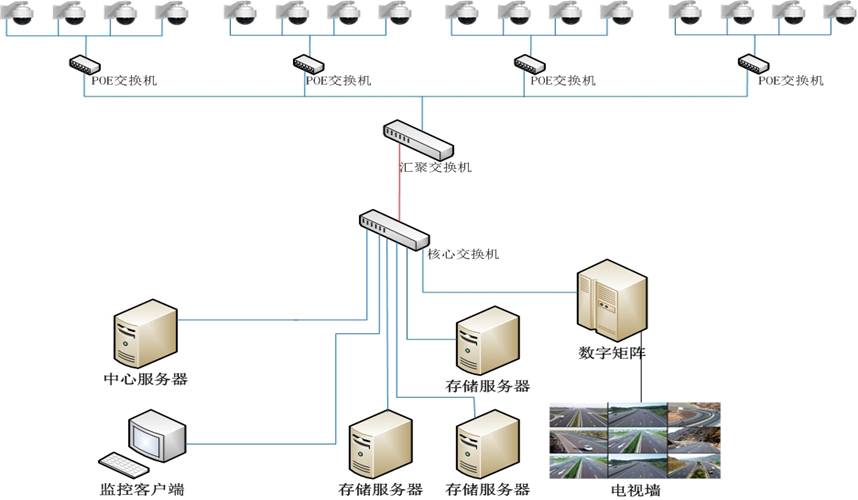

数据中心服务器：负责数据管理、配置，为整个管理平台的构建提供数据库服务。是平台联网的核心组件。高级管理单元服务器：为前端的IP摄像机提供统一的时间校对功能。数字矩阵服务器：将前端视频设备的图像解码上墙到电视墙显示。存储服务器：将前端的IP摄像机的图像分布式存储，将数据存储到磁盘阵列设备（欧迅特存储服务器系列）。视频监控客户端：负责远程调看前端摄像机视频，从集中存储服务器中调看录像，远程修改、控制前端摄像机参数等。拓扑图
电视墙 ⑤
百兆网络传输数据带宽以8Mbytes/s计，千兆网络传输数据带宽以24Mbytes/s计。单路视频带宽参数数据参考如下（实际使用中数据根据实际情况而定）。
视频格式
带宽
备注
CIF
64bytes/s
0.5Mbps码流上限
4CIF
192bytes/s
1.5Mbps码流上限
VGA
154bytes/s
1.2Mbps码流上限
720P
384bytes/s
3Mbps码流上限
1080P
512bytes/s
4Mbps码流上限
*实际视频流带宽查看方法：
回放当前通道录像文件，查看信息面板中当前视频带宽参数（其单位为bit/s，除以8即为byte/s）。带宽值再加上10%即可作为实际占用带宽（连接视频时除视频流数据外还有控制信息）。例如：视频回放界面信息面板显示带宽为1Mbps,那么可以估算其实际占用带宽为：1024/8*1.1=140.8byte/s
